Med tävlingsförslaget Osmos vann CaseStudio markanvisningen på Gibraltarvallen tillsammans med HSB. Kvarteret Osmos står mitt i högmodernismens Johanneberg och lånar av funkishusen. Fasaderna har tydlig vertikalitet och horisontalitet. Fönster och balkonger går över hörn. Konstruktivt drar husen lärdom av landshövdingehusen. De är hybridkonstruktioner av bärande trä med strategiska inslag av betong. Fasaderna visar en gedigen materialitet. Hålen får en sinnlig mjuk bearbetning genomförd med modern industriell teknik. Konstruktionen är diffusionsöppen och värmetrög vilket skapar ett naturligt behagligt inomhusklimat som lever med årstiderna. Lägenheterna har tydligt definierade rum med medvetet arbetade samband och relationer.
Sagt om projektet: Ur Juryns motivering ”Förslaget visar en stram byggnad där träets möjligheter som byggmaterial tas till vara på ett tydligt sätt. […] Innovation och transparens präglar modellen för att genom detta projekt bidra till ett steg mot normalisering av trähusbyggande.”
Yta: 11 000 m²
Antal bostäder: 109 st
Status: Tävlingsvinst, pågående projektering
Uppdragsgivare: HSB Göteborg
Med Familjebostäder har vi på Kustgatan 3 i Majorna genomfört en prototyp för deras återbruksarbete i det gamla ungkarlshotellet. Det är ett projekt med med inredning och utrustning av återbrukat rivningsmaterial som kommer från delar av huset som senast har inrymt kontor och som åter blir bostäder.
Yta: 1400 m²
Status: Färdigställt 2023
Uppdragsgivare: Familjebostäder i Göteborg AB

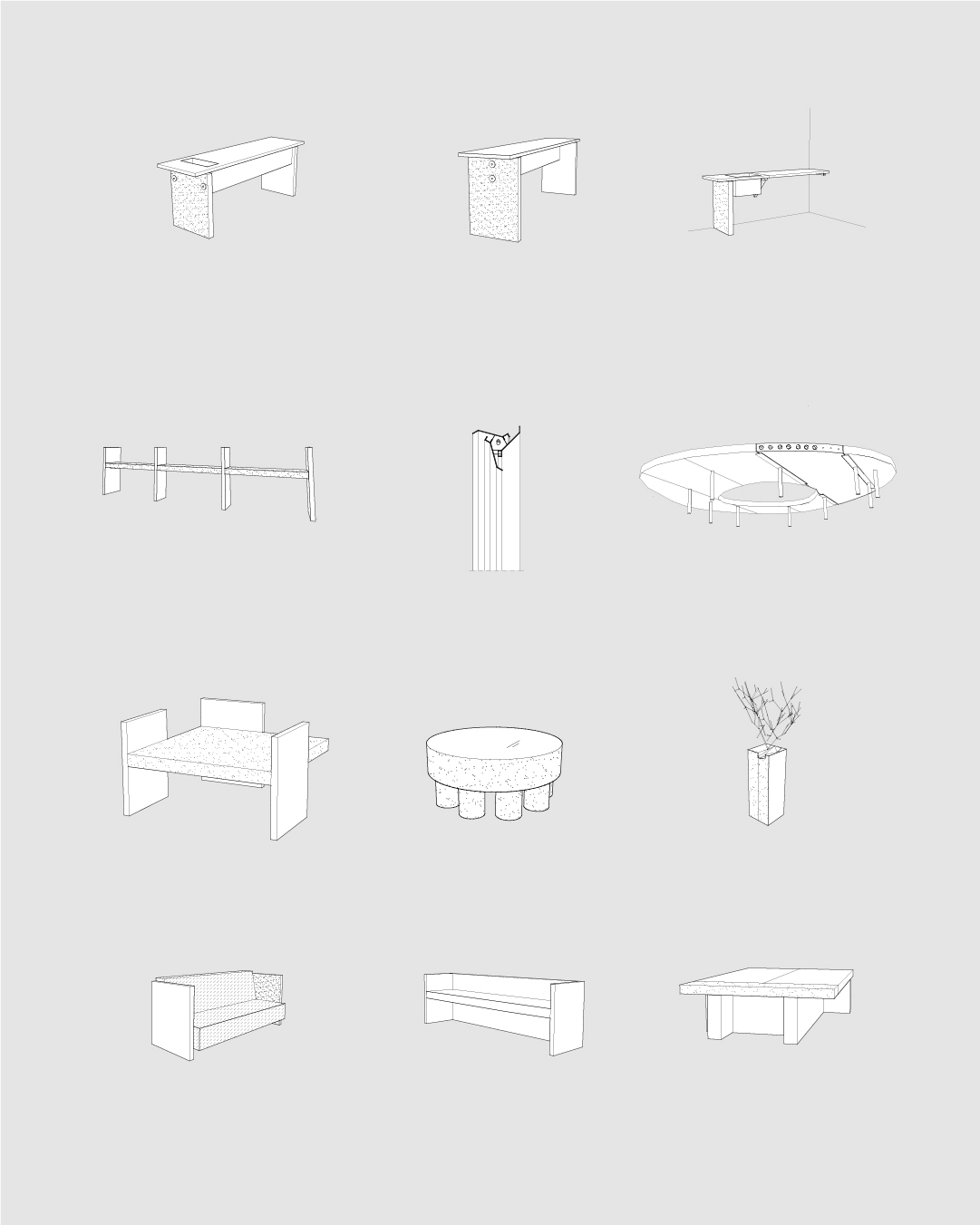

Tidigt i projektet gjorde vi en inventering som resulterade i en materiallista som vi tog med i skissarbetet. De olika rivningsmaterialens potential undersöktes samtidigt som vi arbetade fram skissförslaget för lokalerna och fick ett grepp om vad som skulle behövas. Vi skapade en liten kollektion av objekt som var möjliga att göra av det som skulle rivas.
Socialkontoret som fanns i huset från 1990-talet och fram till ombyggnationen hade haft solavskärmningslameller utanför kontorsfönster för att mildra det direkta solljuset. När kontoren gjordes om till bostäder monterades solavskärmningen ned. Vi såg att lamellerna spred det skarpa solljuset ljuset fint som solavskärmning och tänkte att de kunde fortsätta göra det inomhus, fast med konstgjort ljus från tre led-tejper.
Filtrerat ljus inifrån ett av socialkontorets tidigare cellkontor. Vackert, men inte lika roligt som utsikt från en bostad.
När solavskämningen demonterades testade vi ljusföringen med olika placeringar för ljuskällorna och olika vinklar på lamellerna på kontoret tills vi kom fram till vad vi tyckte var ett idealt ljus för det lite dova huvudtrapphuset på Kustgatan.
Armaturerna är upphängda i ett litet specialgjort fäste, som är utskrivet med 3D-skrivare, som löser upphängning och inrymmer alla armaturens el-kopplingar.
Det behövdes fler avloppsstammar för de nya bostäderna och för att få fram dem borras det hål i bjälklagen. De borras med hålborr som lämnar borrkärnor efter sig. Den här typen av borrkärnor har vi kombinerat med större borrkärnor som tagits ur väggar som skulle rivas i huset.
De var alla ungefär 16cm höga, så de kunde användas som ben till låga möbler.
Puts slipas bort från betongen och ytan behandlas.
Här syns ett av borden tillsammans med en soffa med armstöd som en gång var en interntrappa och andra återbrukade möbler i gemensamhetslokalen.
Varje bord väger ungefär 200 kilo.

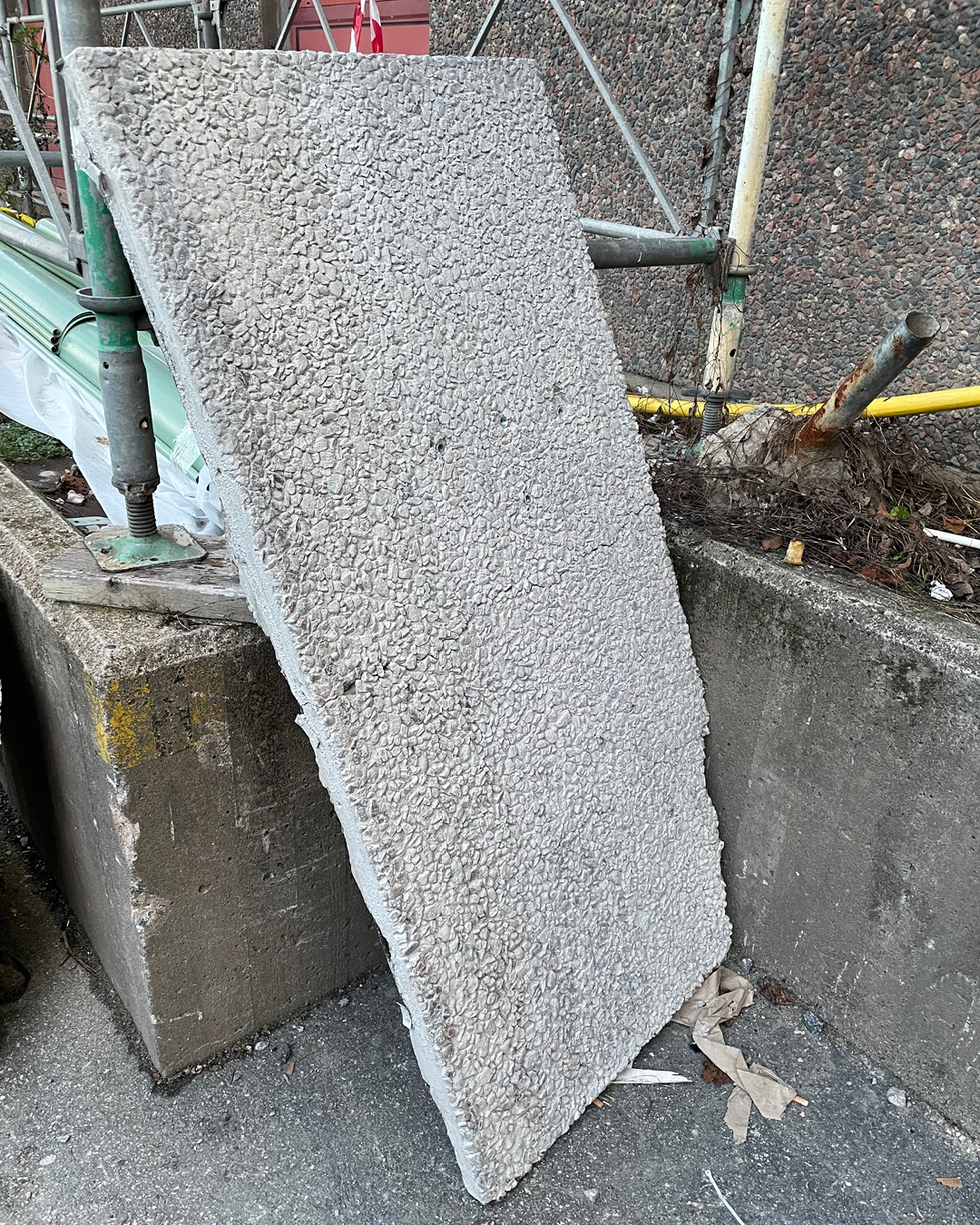

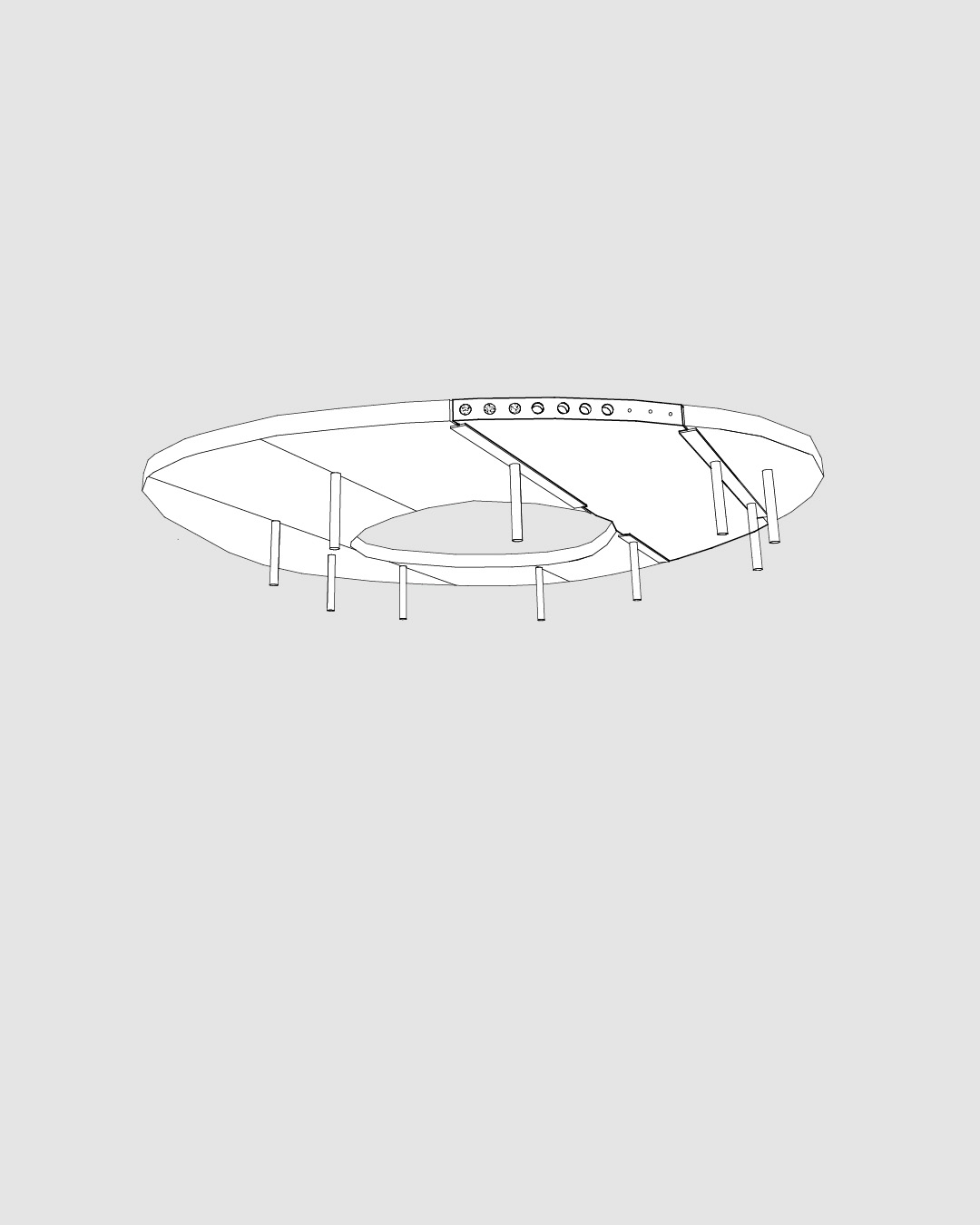

På gården hade landskapsarkitekterna en tanke om sittöar. I dialog med dem kom vi fram till att de borde gå att göra av betongfasaden. Det blev ett sätt att sätta det befintliga husets illa ansedda fasadmaterial i ett nytt sammanhang och visa dess taktila kvaliteter.
På nära håll har betongen med sin frilagda ballast stor variation, som en strand fylld med fossil.
Betongen ligger på ett underrede av stål och kanterna som har blottad armering skyddas mot rost av fogmassa som i sin tur skyddas från skav av ett tunt dragband av rostfritt stål.
Under rivningen visade sig att betongfasaden inte hade den uppbyggnad som synts på relationshandlingarna. Flera betongelement knäcktes vid demontaget, varför sittöarna fick fler skarvar som fylldes med mjukfog som övrig fasad.

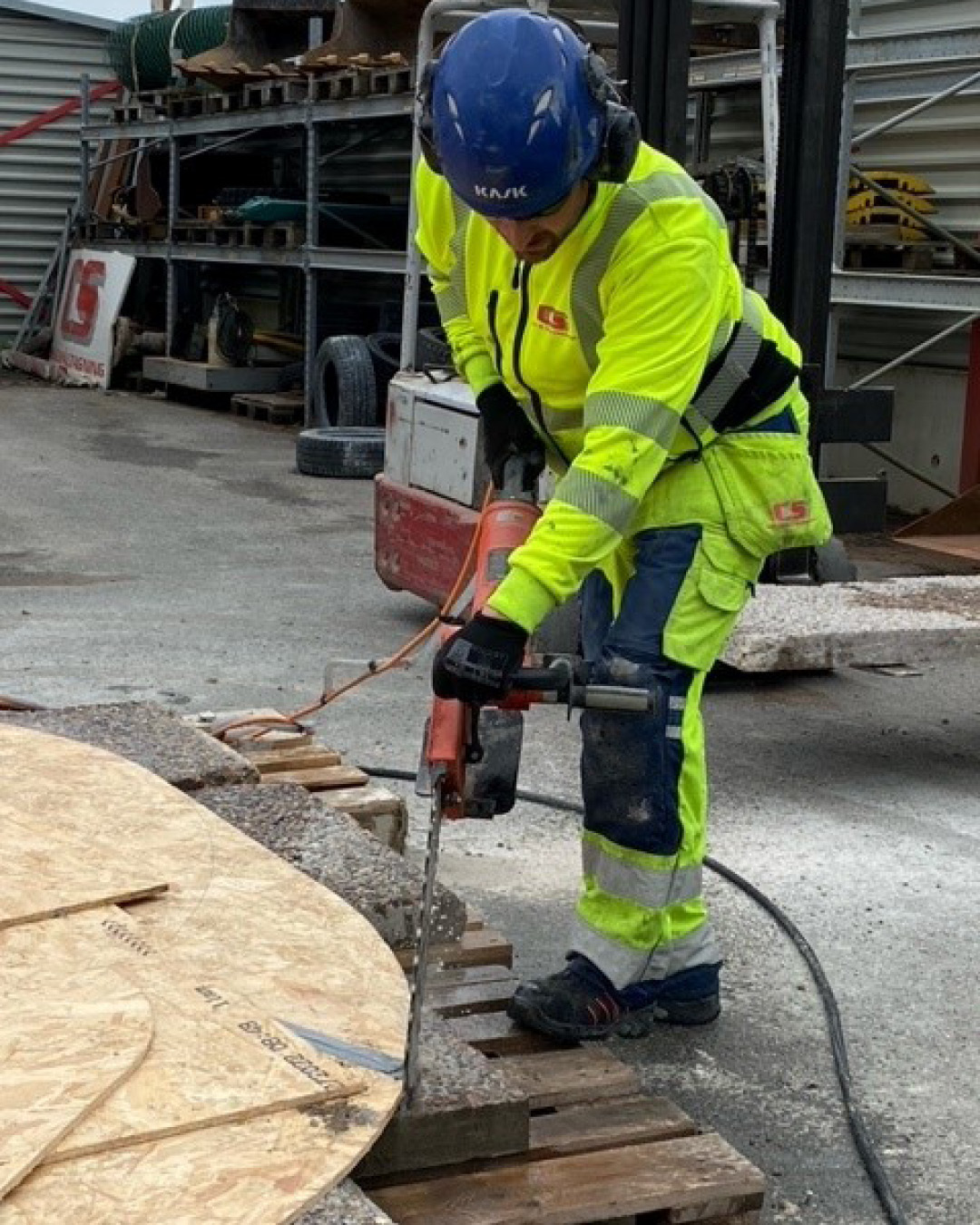

För att kunna såga den exakta formen hade vi hittat en vajersåg som kunde såga radier och ritat upp formen efter dess förutsättningar, men när vi väl kom till sågningen visade det sig att det är lättare att såga i betong än vi tidigare trott. Formen sågades fram med handhållen såg efter en mall i OSB.

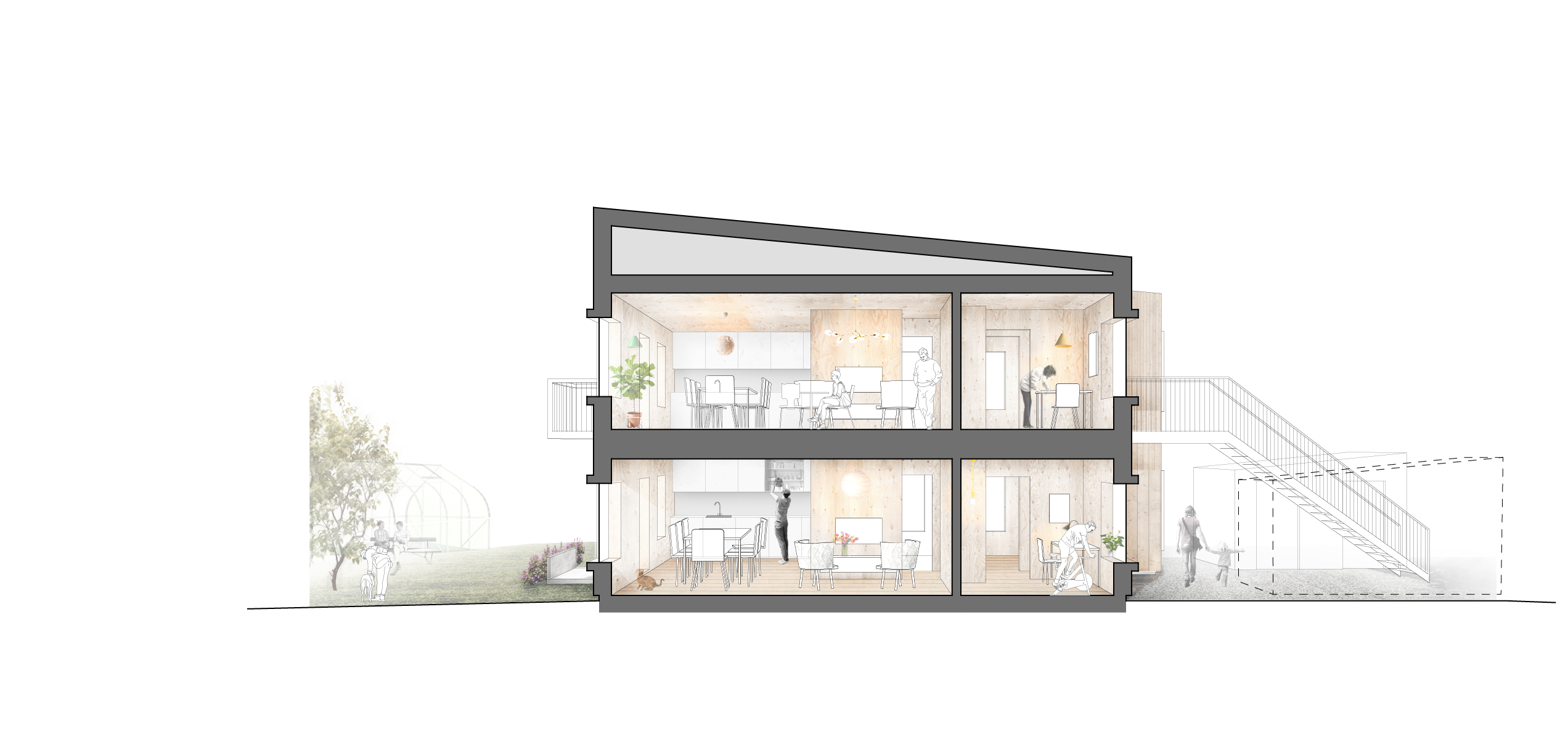

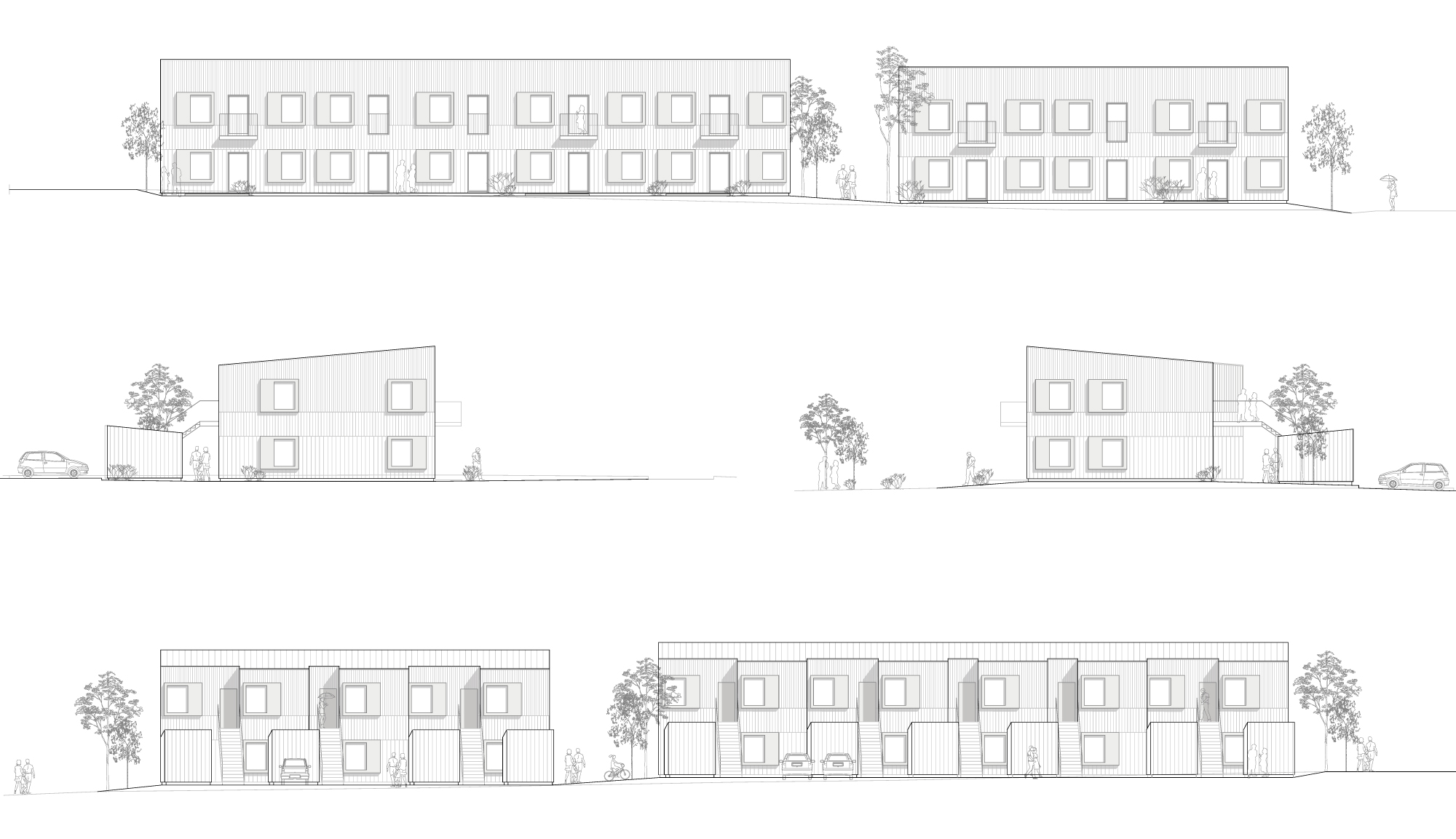

Åkerholmen består av 16 lägenheter byggda i massivträ, fördelade på två byggnadsvolymer i Vårgårda. Husen ligger i nord-sydlig riktning på tomten vilket skapar fina ljuskvalitéer, med morgonsol på entrésidan och kvällssol på gårdssidan. Bostadsentréerna är tydligt markerade genom ett indrag i volymerna. Tillsammans med förrådsbyggnaderna skapas en inramning som gör varje entrérum privat. Lägenheterna finns i två storlekar, 10 lägenheter om 3 rok på 72 kvm samt 6 lägenheter om 2 rok på 51 kvm.
Yta: 1250 m²
Antal bostäder: 16 st
Status: Färdigställt 2019
Uppdragsgivare: Förvaltnings AB Skräddaren

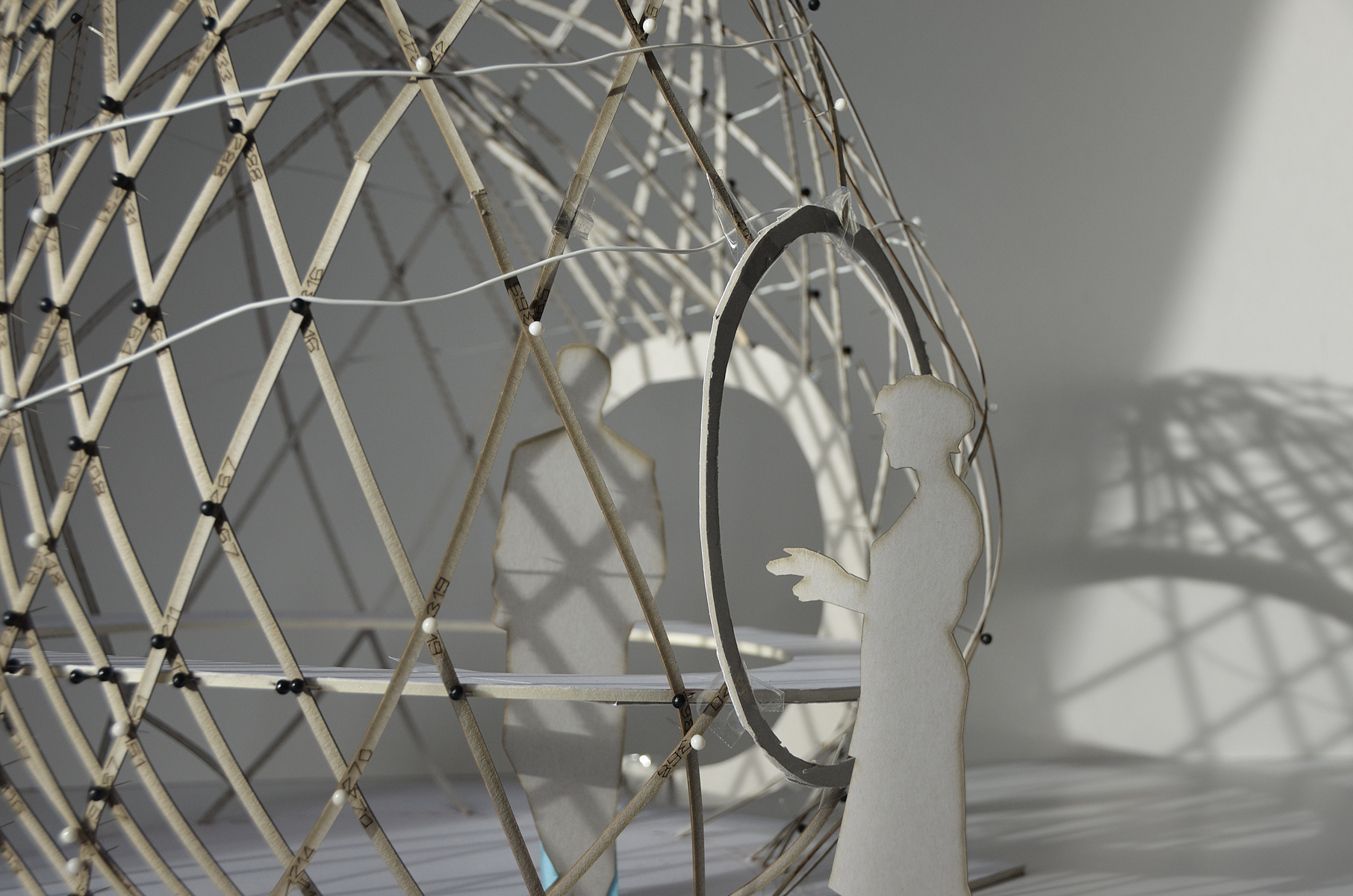

Myllrande mångfald är Nordens arks nya stora satsning. CaseStudio har i nära samarbete med Nordens ark arbetat fram en vision med tydliga arkitektoniska koncept för byggda strukturer men också en formvärld som går att applicera på framtida funktioner och platser.
Den nya delen av parken bjuder på en upplevelse av djur i sin natur, utan traditionella byggnader, men med stigar på marken och spänger i luften. Besökarna får uppleva olika typer av kontakt med djur och undervisningssituationer.
Besökarna rör sig sömlöst från storslagna överblickar av parken till närkontakt med djuren, från gruppundervisning till unika och individuella upplevelser av djur och natur. Med sig hem bär man med sig en tät väv av viktiga lärdomar och upplevelser av bevarande och vårdande av natur och djur.
I höstas scannade vi landskapet med hjälp av drönare. Därefter har vi kunnat modellera ett landskap utifrån punktmolnet som vi fick ut. Det har gjort att vi har kunnat testa våra idéer mot en nära avbild av det verkliga lanskapet vilket har varit avgörande detta landskapsfokuserade project.
Arbetet med StenaCenter syftade till att etablera en mötesplats för innovation och entreprenörskap. I sin helhet ger StenaCenter kontorsplatser åt ca 65 uppstartsbolag. Projektytan ligger mitt i Chalmers innovationskvarter och här finns ett naturligt flöde av engagerade människor från etablerat näringsliv, universitet och högskola såväl som studenter och nya startup-bolag. Sedan StenaCenter invigdes har alla kontor hittat hyresgäster och agendan varit fullbokad av event, inbjudna frukostar och öppna presentationer.
Med begränsad budget gjorde vi två organisatoriska rockader. I en korridor vände vi på kommunikationsytor och kontorsytor, vilket gav större och ljusare arbetsplatser och underlättade för kontoren att växa eller krympa utan ombyggnation. I den andra korridoren flyttades partier ut i kommunikationsytan och gav mer arbetsyta och en mer spännande korridor.

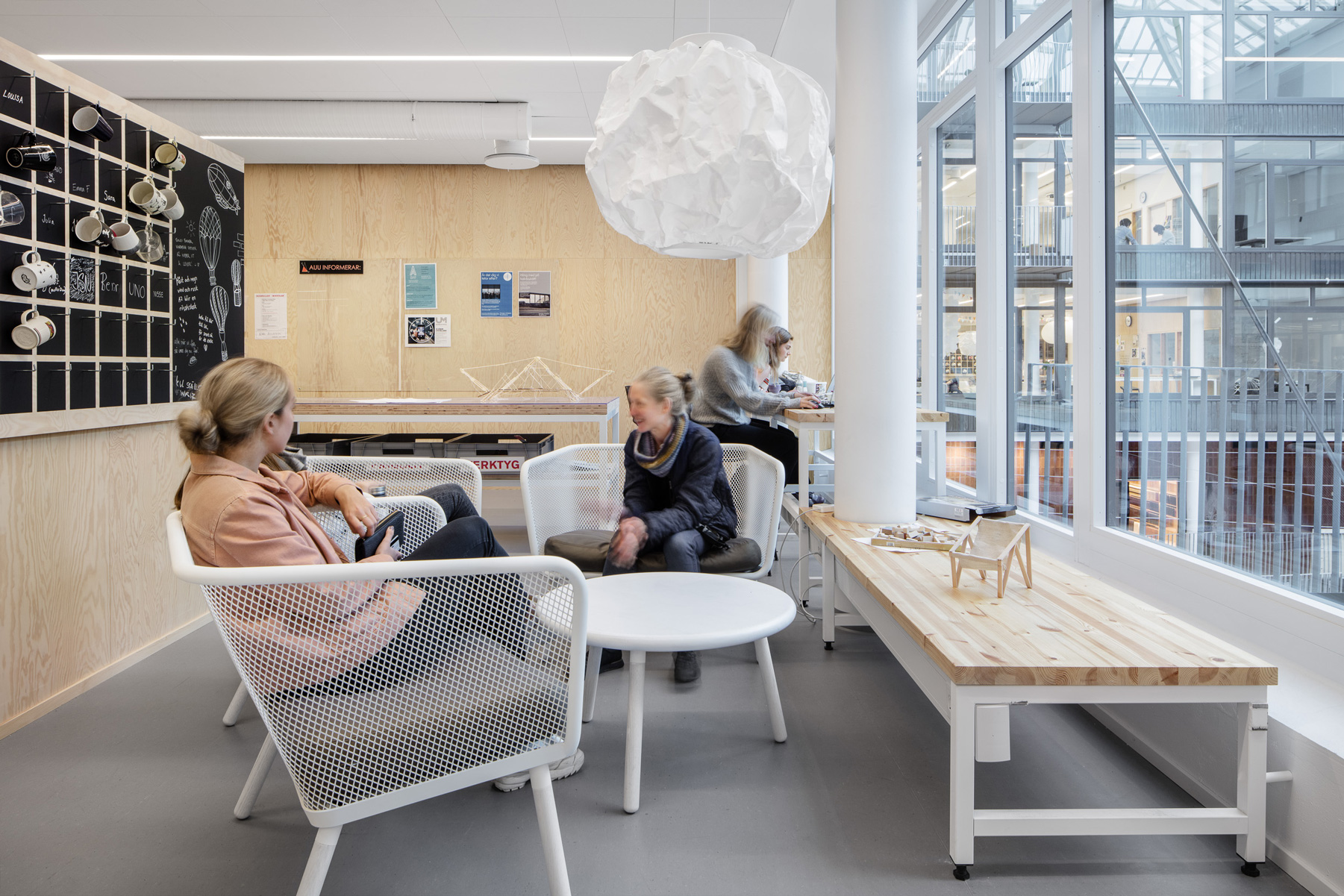

Arbetet med inredningen startade med inventering i mörka förråd under Chalmers på jakt efter möbler som kunde få nytt liv. De möbler vi fick ihop därifrån blev utgångspunkten för val av nya samt färgsättning på textiler. Visionsbilden för utformningen av StenaCenter var en lekfull, inbjudande trädgård där alla är välkomna. De äldre möblerna slipades upp och ytbehandlades. I arbetet med inredningen i kontorsmiljö, pausytor och reception återanvände och modifierade vi byggdelar som glaspartier och hyresgästens befintliga möbler samt ett stort antal armaturer.
Yta:2400m²
Status: Färdigställt 2020
Uppdragsgivare: Chalmersfastigheter
Utställningen Rymdresan handlar om våra ansträngningar att förstå och ta oss ut i rymden och rör sig mellan förklarandet av den ordnade kunskapen och berättelsen om det oordnade icke upptäckta eller icke förstådda. Utställningen är enkelt organiserad i fyra stora rum med immersiva panoraman där besökaren lär sig om Jorden, Månen, Mars och solsystemet och tre smala passager som handlar om att resa och bo i rymden. Den rumsliga uppdelningen spelar på motsatsparet: det oändligt stora och de livmoderlikt trånga skyddande kapslar vi skapat åt oss själva för att resa i rymden.
Yta: 480m2
Status: Färdigställt 2019
Uppdragsgivare: Universeum

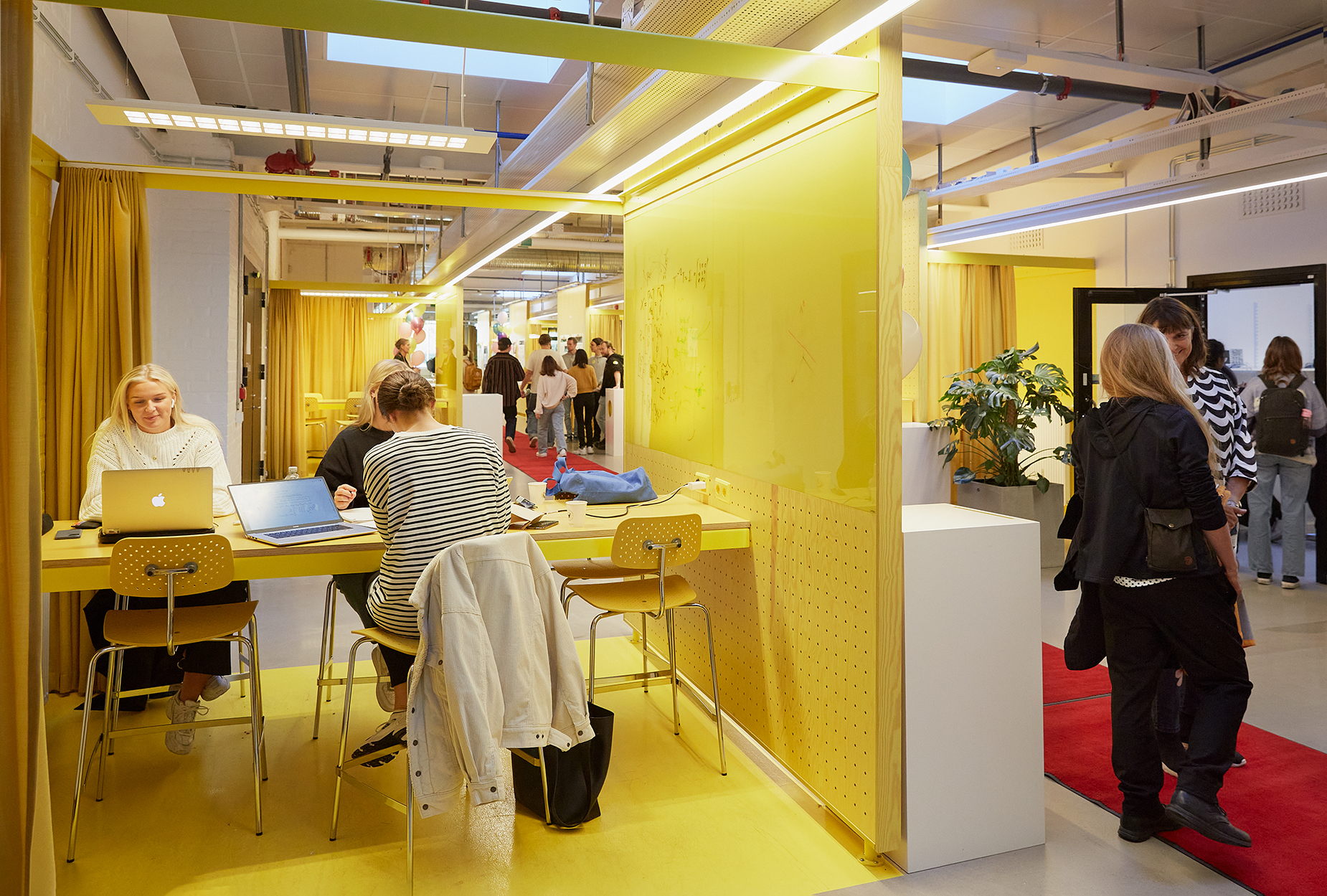

Fuse är innovationsarenan som CaseStudio ritat för Chalmers nya utbildningsmodell Tracks. Strukturen på utbildningen utvecklas för att ge studenterna förutsättningar att skapa sig gränsöverskridande kompetenser och komma åt komplexa problem som hamnar mellan de traditionella programmen. Studenterna möter här specifika utmaningar i gränsöverskridande samarbeten.
Lokalerna är fyllda med en blandning av specifika lab-miljöer, flexibla hallar och hybrida virtuell-fysiska miljöer för att kunna möjliggör prototypskapande på högsta nivå. Rumligt utnyttjas kontrasterna mellan rummens storlek och spänningen i att se och synas. Tracks samlar lärare och studenter från Chalmers alla institutioner. Framgångsrika möten dem emellan är av största vikt i relation till innovationsgraden i kursernas resultat. Det tvärdisciplinära arbetet behöver få rum som skapar trygghet och därmed mod att våga bryta gränser och konventioner. Eftersom projektet har som mål att främja samarbete har lokalerna placerats längs centrala stråk på campus och öppnar upp sig mot de passerande.
Det abete som utförs i Tracks miljöer spänner mellan renaste och skitigaste protytypbyggande och mellan virtuell och fysisk miljö. Rummen skall tåla hela vidden av möjligheter och i sina material spegla kontrasterna i dess användning. I inredningen används material som genom sin karaktär kan relateras både till finrummet och verkstaden. Sammanbindande former och färger återkommer mellan hårda och mjuka material.
Yta: 3000m²
Status: Färdigställt 2022
Beställare: Chalmersfastigheter
Arbetet med att hitta bibliotekets nya form och funktioner har skett tillsammans med många erfarna och kloka medarbetare inom Institutionen för Vetenskapens Kommunikation och Lärande. För oss blev den viktiga ingången i projektet att forma en inkluderande och öppen process baserad på delaktighet så att gruppens kunskap och ambition kring bibliotekets framtid tydligt ska få definiera och sätta de rumsliga förutsättningarna.
I det inledande arbetet genomfördes en stor workshop och efterföljande samtal där olika erfarenheter och perspektiv har möts för att beskriva ett antal situationer som kan betraktas som huvudfunktioner i bibliotekets framtida verksamhet. Utifrån dessa situationer har vi utvecklat vad vi kallar typrum. Typrummet består i de fysiska förutsättningar som kan stötta den beskrivna situationen på bästa sätt. Med typrummen som byggstenar blev planarbetet och utvecklingen av rörelser och rumsliga samband effektivt. Att de är tydligt kravställda utifrån de önskade situationerna öppnar också för en flexibilitet i kommande utvecklingsarbete. Nya tankar kring helheten i Chalmers Huvudbibliotek med eventuell bearbetning av förslaget kan ske utan att tappa kvalitet och kunskap om delarna.
Kring vissa av bibliotekets funktioner har samtalet inte gett ett entydiga svar. Flera ideér och sätt att verka behöver ges plats att existera sida vid sida. För att behålla en öppenhet för olika arbetsätt men också ge utrymme för förändring över tid har vi landat i att arbeta med olika grader av flexibilitet där rummen i bild med valbar akustisk och visuell avskärmning och flyttbara möbler är i ena änden av spektrumet.
Kring vissa av bibliotekets funktioner har samtalet inte gett ett entydiga svar. Flera ideér och sätt att verka behöver ges plats att existera sida vid sida. För att behålla en öppenhet för olika arbetsätt men också ge utrymme för förändring över tid har vi landat i att arbeta med olika grader av flexibilitet där rummen i bild med valbar akustisk och visuell avskärmning och flyttbara möbler är i ena änden av spektrumet.
Kv muraren är ett projekt i centrala Vårgårda som ligger mellan stadens två huvudgator: Kungsgatan och Centrumgatan. I omgivningen finns äldre bevarad bebyggelse som står i dialog med ny bebyggelse i varierande skala. Vårgårda centrum kännetecknas av en fin blandning av tider och stilar vilket förstärks ytterligare med byggandet av Kv Muraren. I kvarteret möter de nya husen äldre med en liknande skala och detaljeringsnivå. Husen ges en färgskala som binder samman äldre och nyare bebyggelse. Det befintliga husets fasad mot Kungsgatan återställs till ett mer ursprungligt utseende genom att en sentida tillbyggnad tas bort och att huset renoveras.Projektet är uppdelat i ett antal byggnadskroppar i en skala som anknyter till omliggande byggnader. Samtidigt är hela projektet sammanbundet av en gemensam behandling av sockelvåningen. Etablerade smitvägar och befintliga träd bevaras. Fasaderna innehåller många klassiska element som en tydligt markerad sockel, pilastrar och gesimser, men det är gjort med en samtida detaljering.
Temporär arkitekturskola

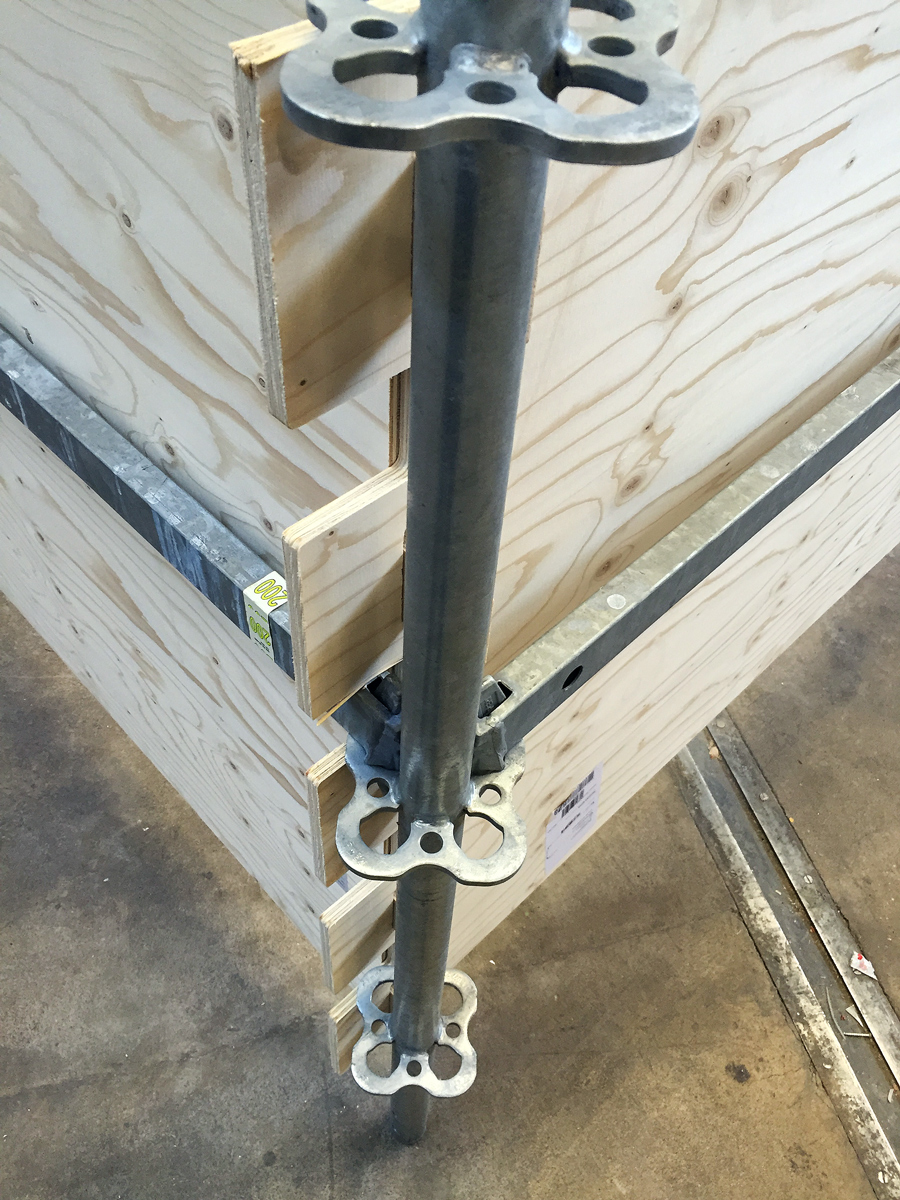

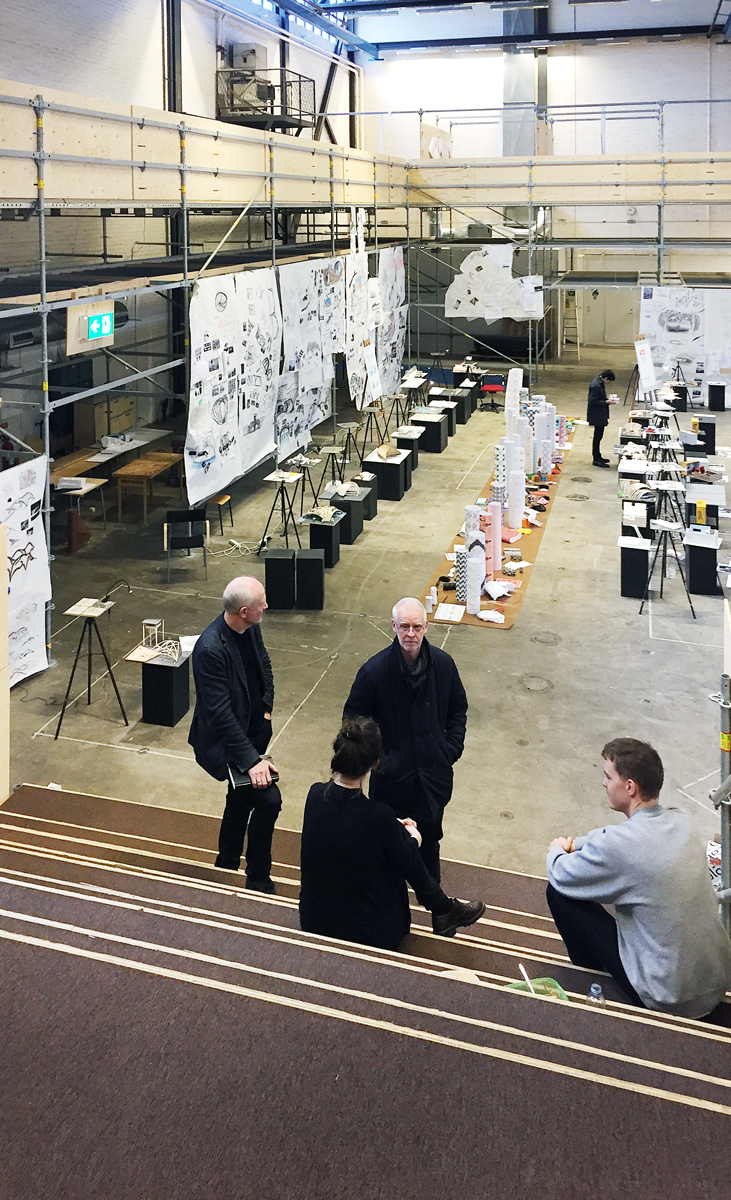

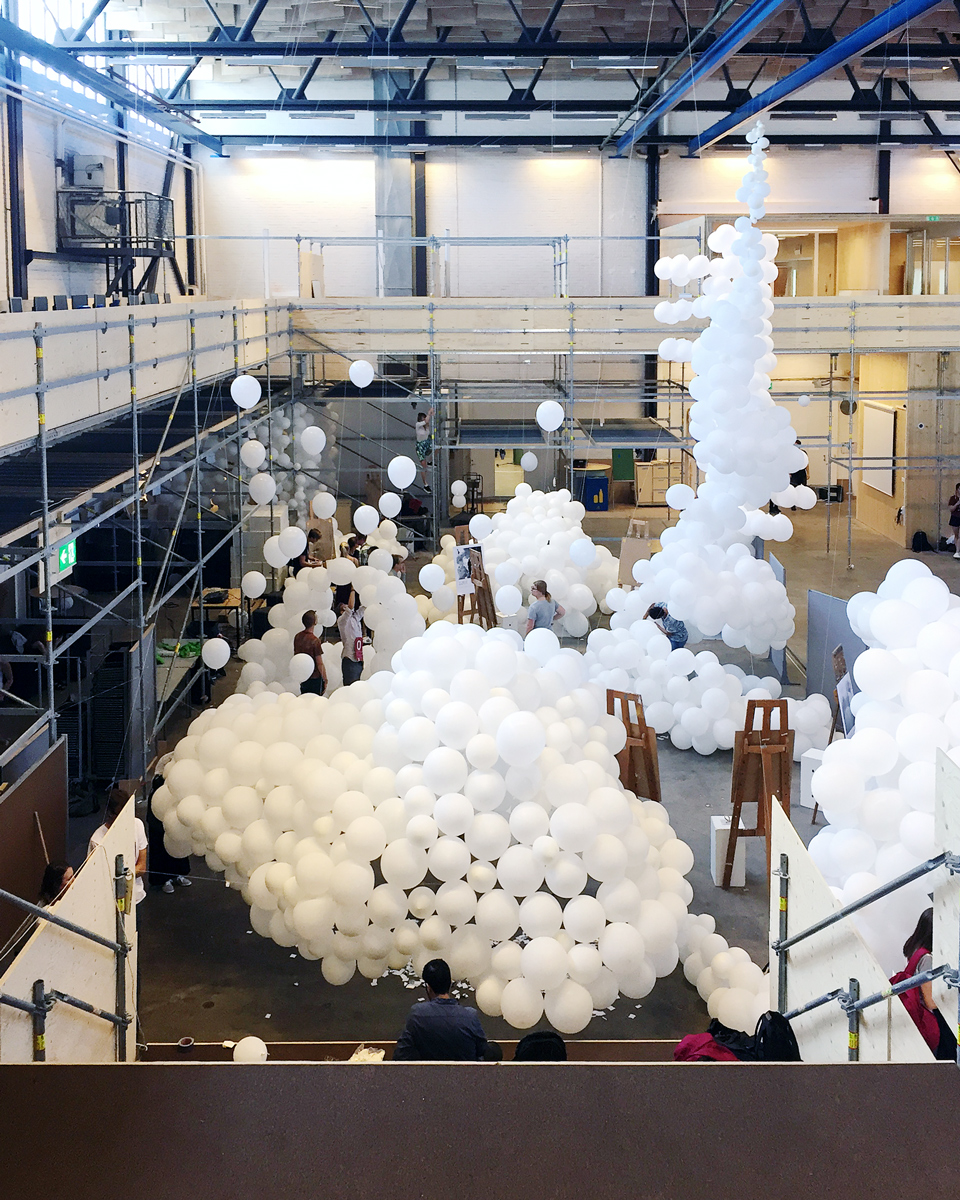

CaseStudio har ritat en temporär arkitekturskola av hyrt, återanvänt och få nya och enkla material. Anledningen var att Chalmers Arkitektur skulle kunna bygga om sina befintliga lokaler. Skolan flyttade till tillfälliga lokaler på campus. Grundutbildningen förlades till två industrihallar.
Färdigställt 2016

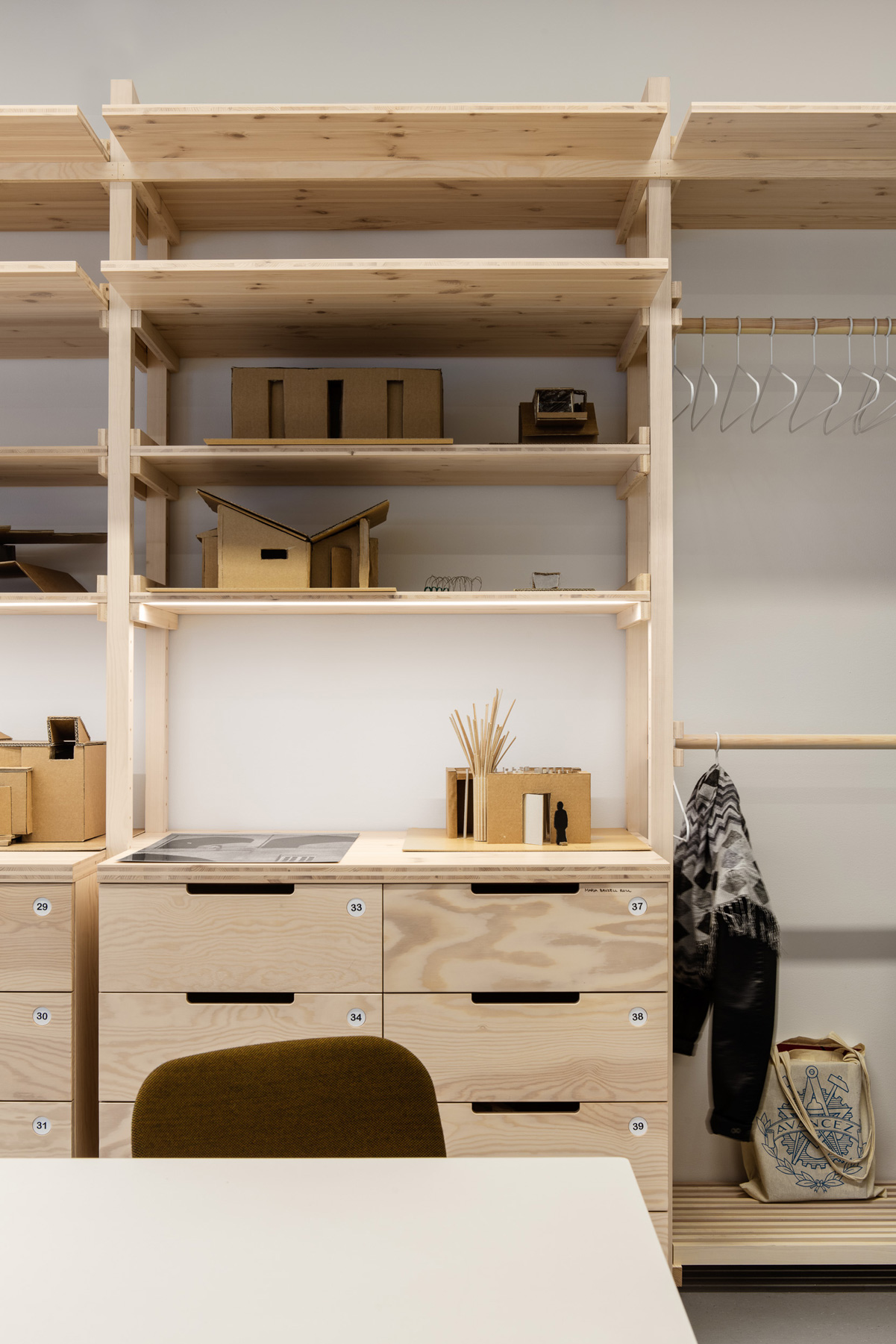

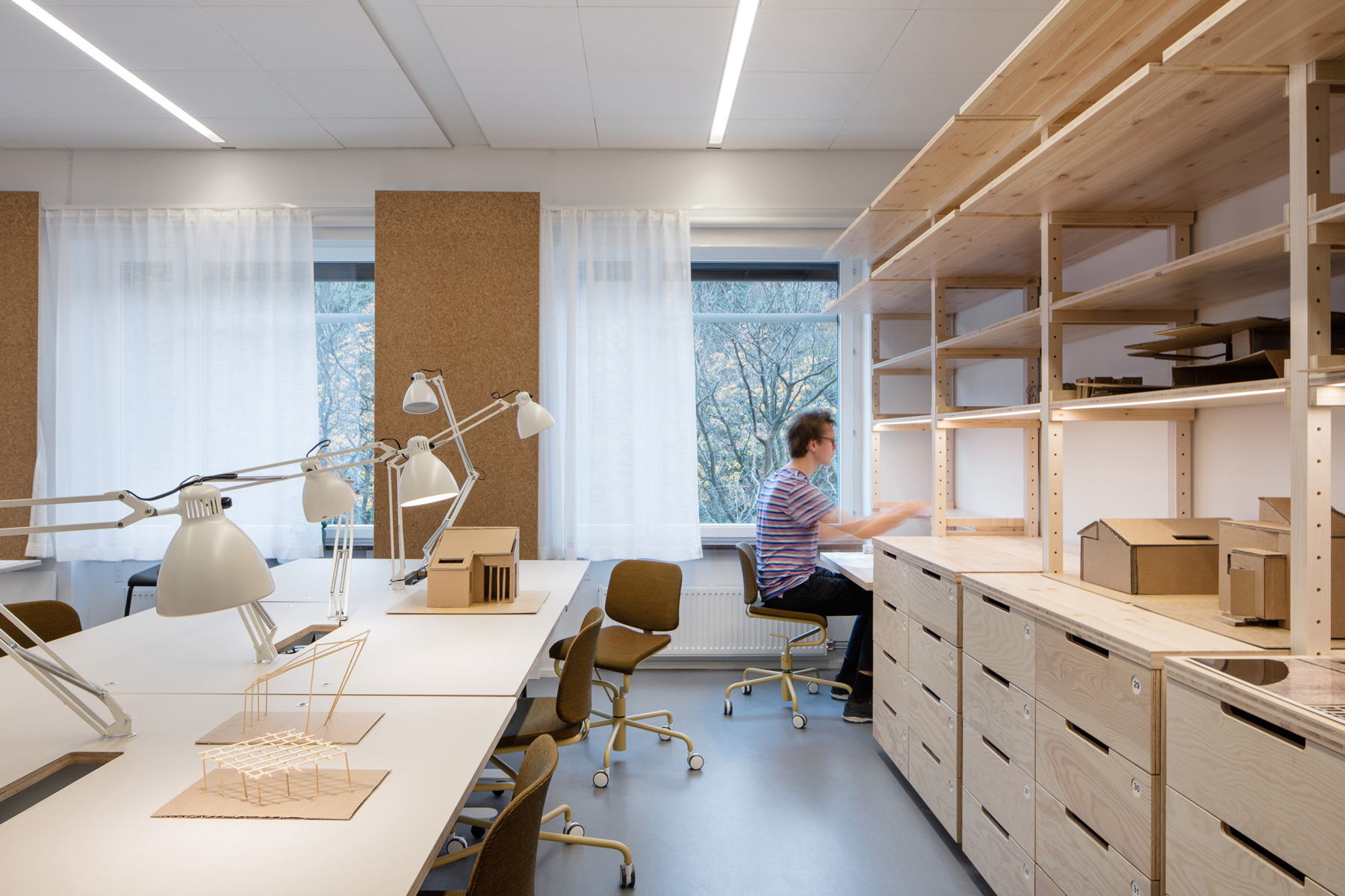

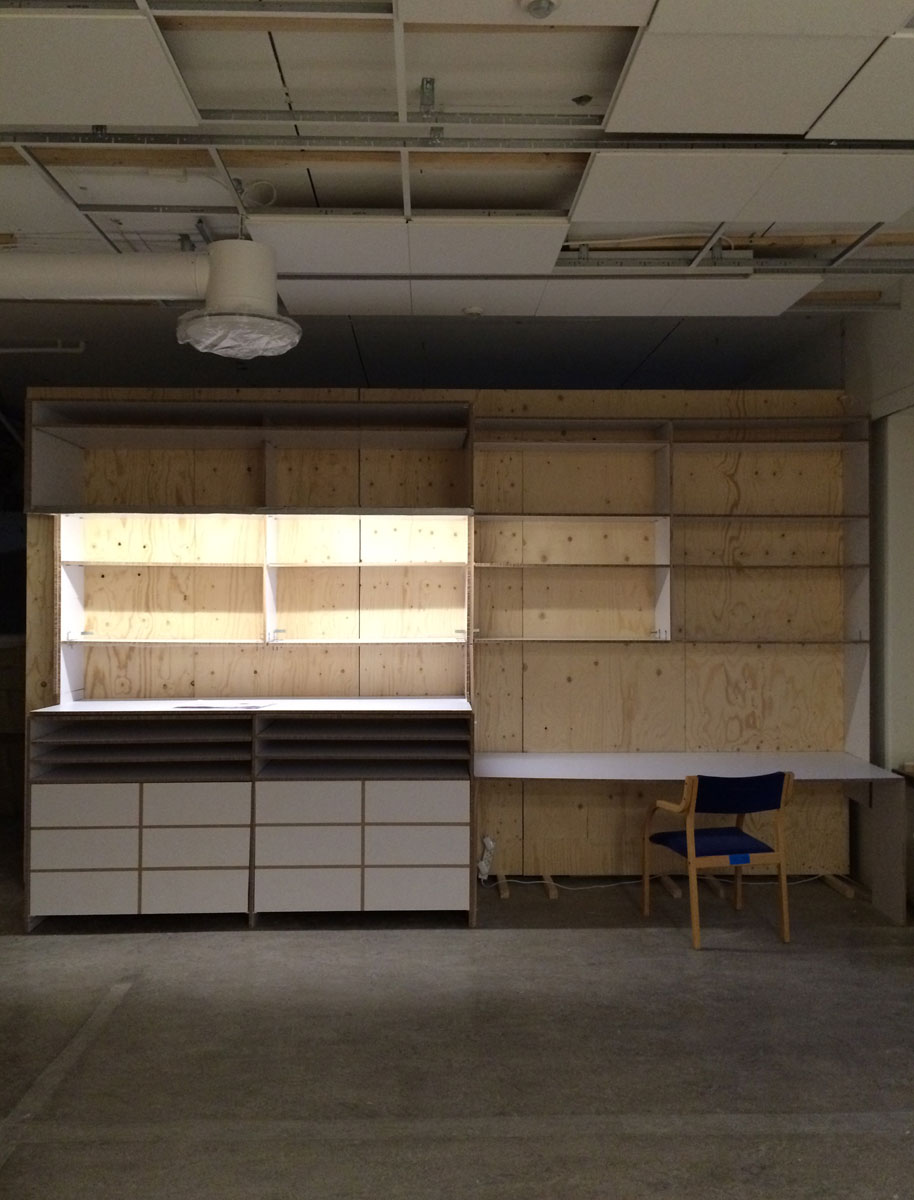

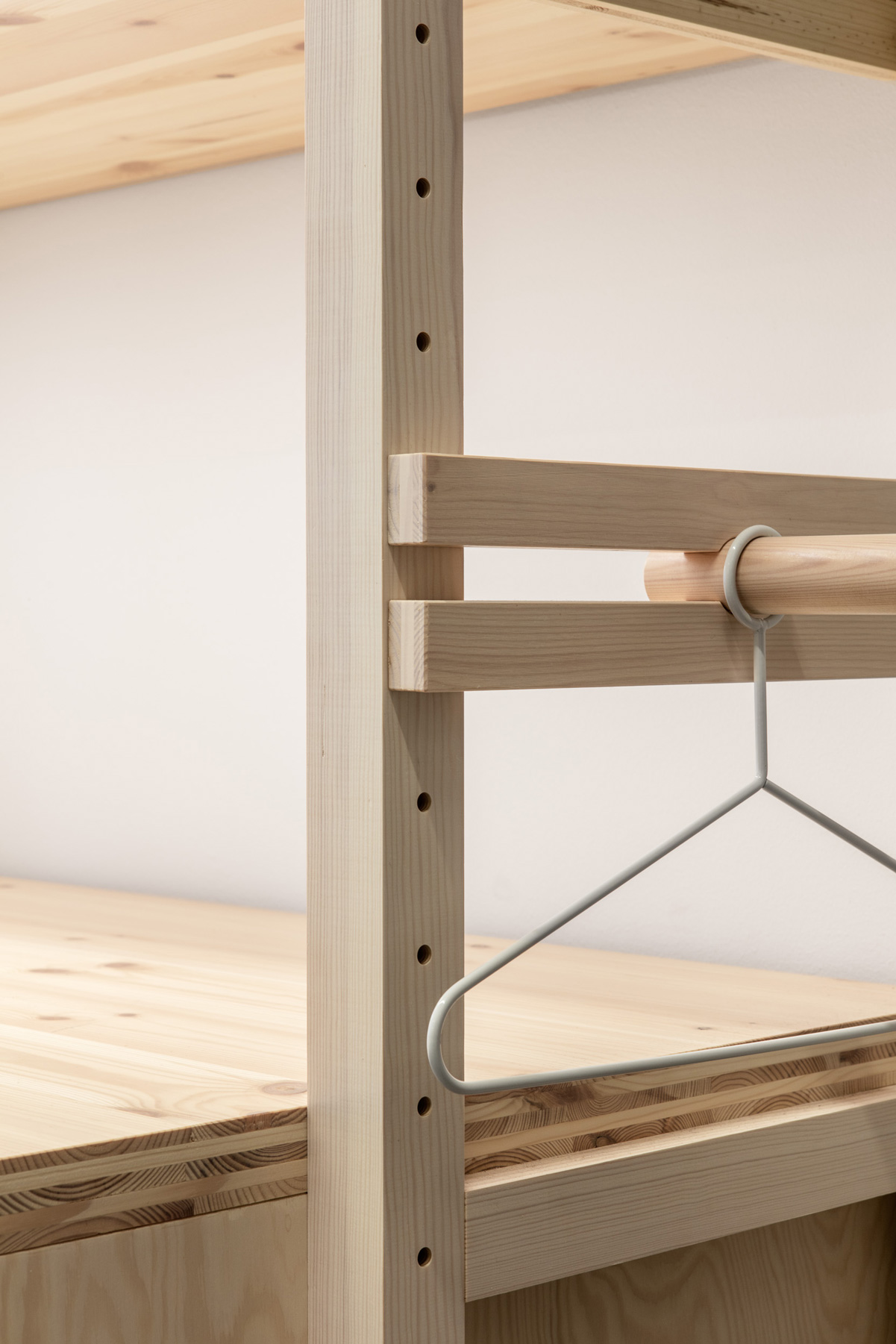

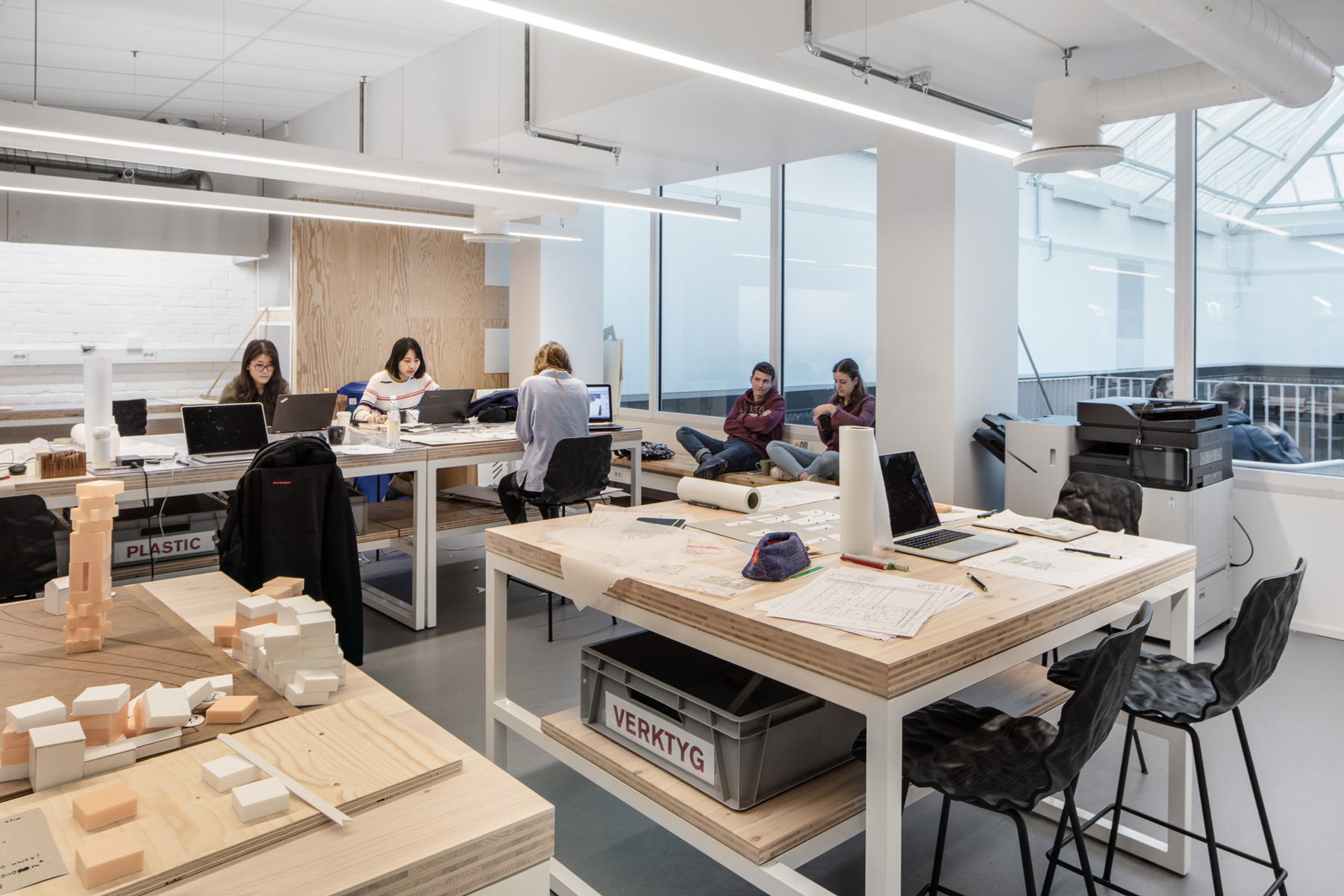

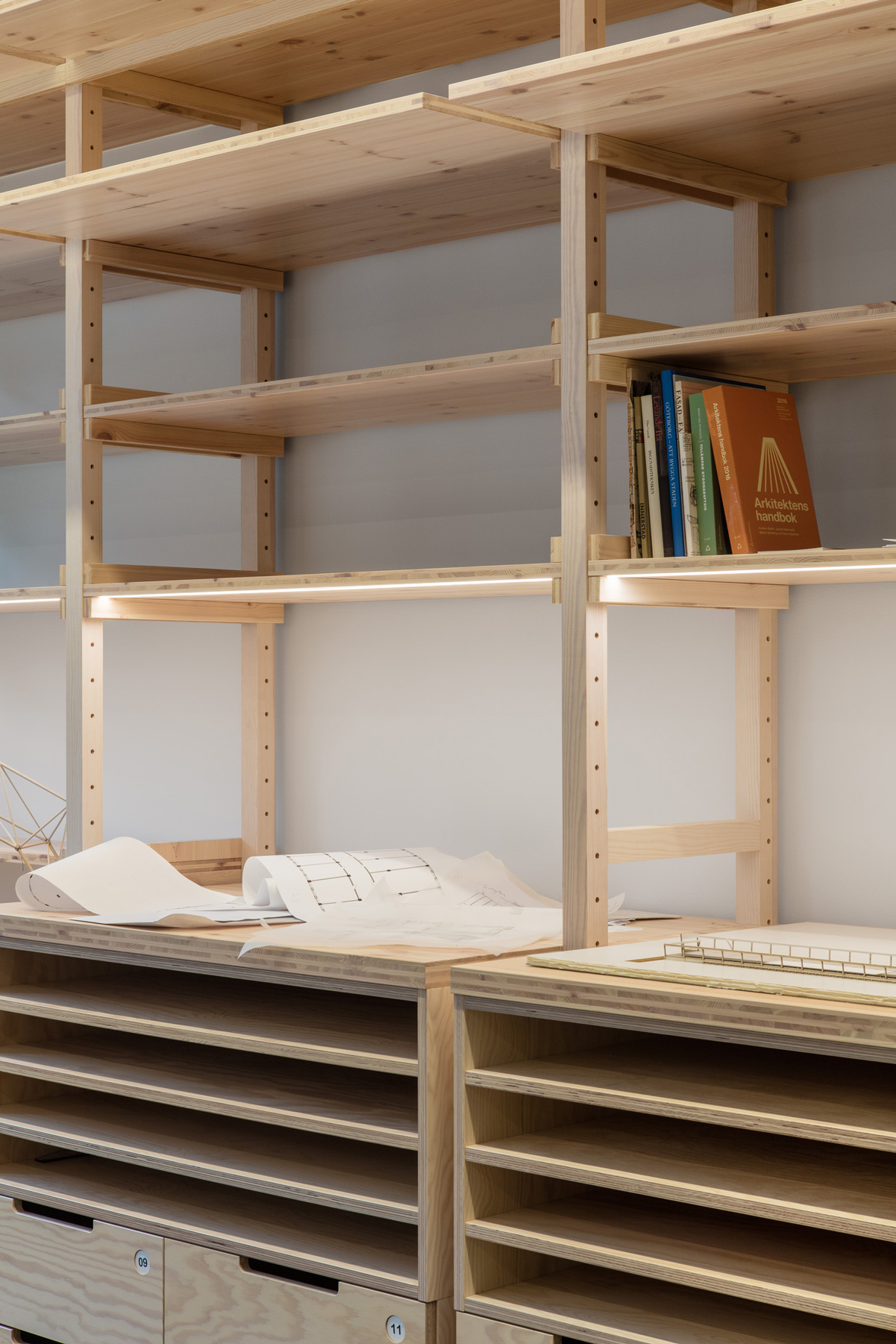

Fram till idag har utbildningen på Chalmers Arkitektur har utgått från den individuella arbetsplatsen, ritbordet. Alla studenter haft sin förvaring vid sitt bord. För att underlätta fler sätt att arbeta än det individuella har förvaringen samlats vid väggarna och vi har tagit fram nya bord som kan fällas och rullas till att stå i andra konstellationer eller rullas bort helt för att ha föreläsning eller videopresentation i ritsalen. Med tiden har nya verktyg tagit plats på skolan, men de har placerats där det funnits plats över, långt från studenterna. Genom att minska storleken på det enskilda bordet något har vi kunnat ge plats åt microlab i direkt anslutning till ritsalen. Till microlabbet går studenterna för att göra enklare skissmodeller. Det är en plats där studenterna möts över ritsals- och kursgränserna. Basen i microlabben är stå-arbetsborden där studenterna kan arbeta med lite grövre verktyg än vid arbetsplatsen. I microlabben finns bänkar med punktutsug för att möjliggöra maskinarbete och till exempel laserskärare och 3d-skrivare.
Färdigställt 2017
Plan 2 med ritsalar i yttervarv och microlab och föreläsningssalar i innervarv

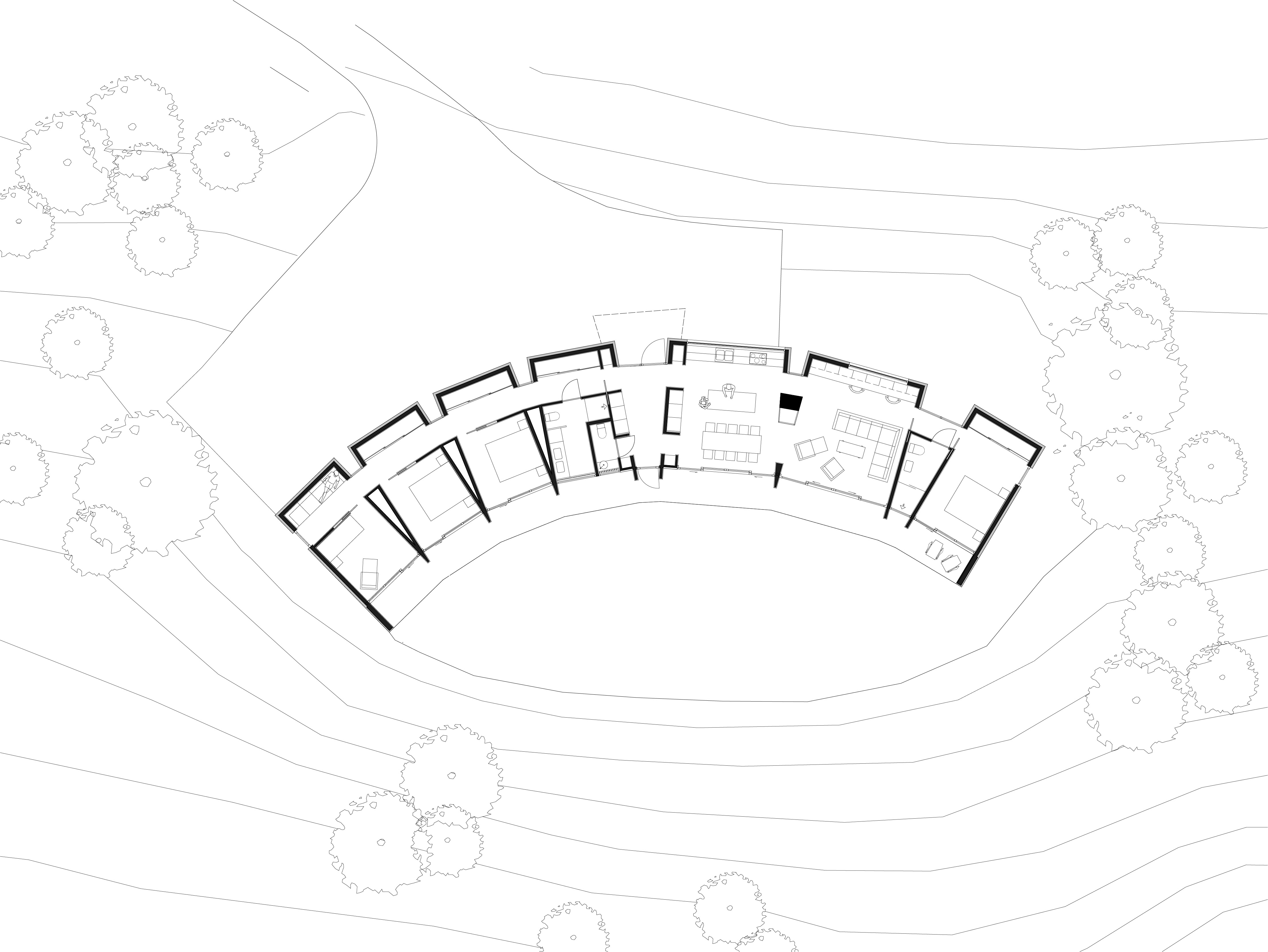

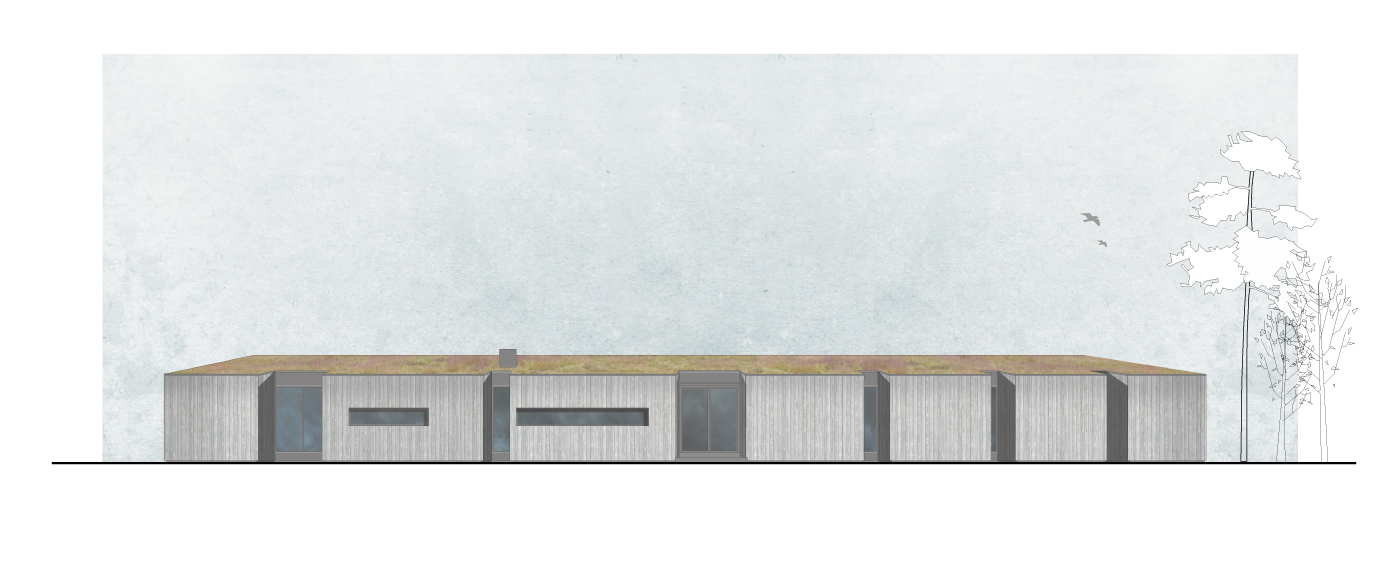

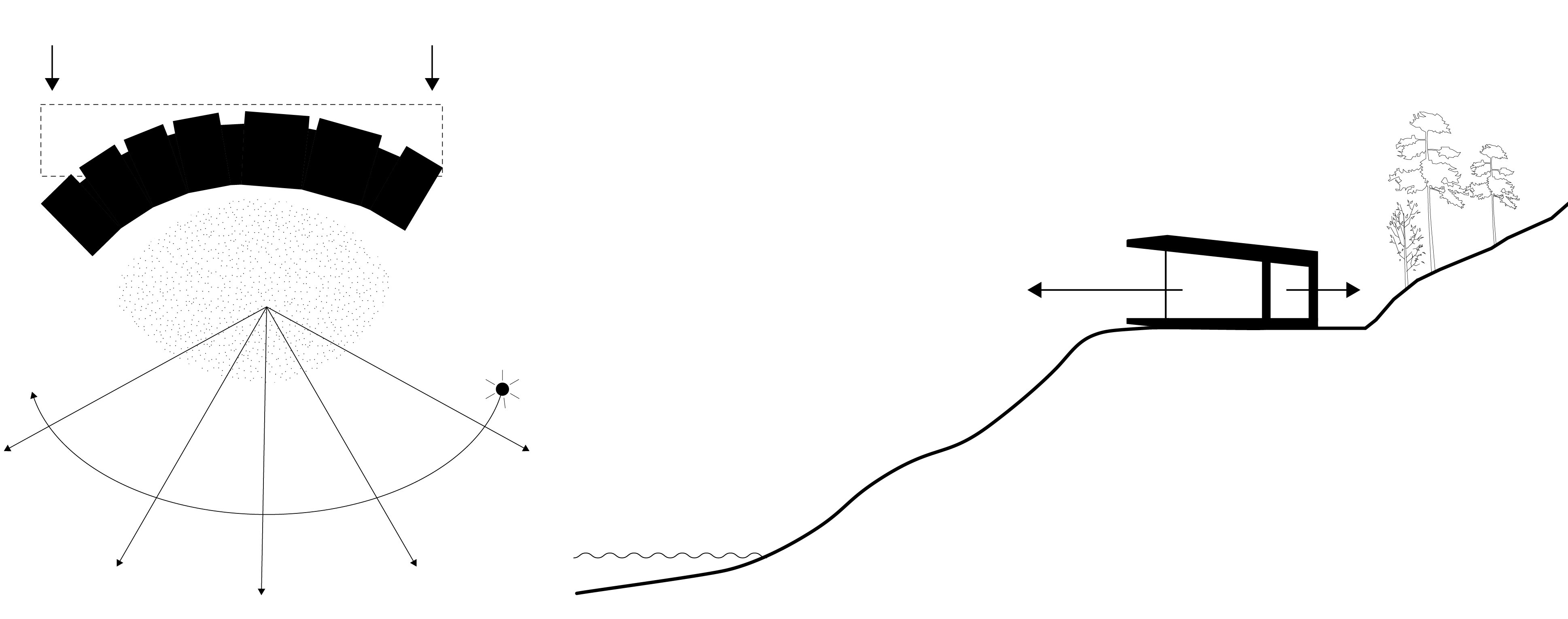

Villa Boklustan är placerad på en hög platå i det bohuslänska landskapet med en milsvid vy över havet. Här samsas sex vuxna, fyra barn och en stor mängd böcker om utrymmet och det är som mest aktivitet under årets sommarmånader. Kopplingen till utsikten, utsidan och formandet av gårdsrummet har varit styrande faktorer i designprocessen, samt möjligheten att både finna avskildhet och plats för samvaro.
Yta: 160 kvm
Status: Färdigställt 2019
Uppdragsgivare: Privat

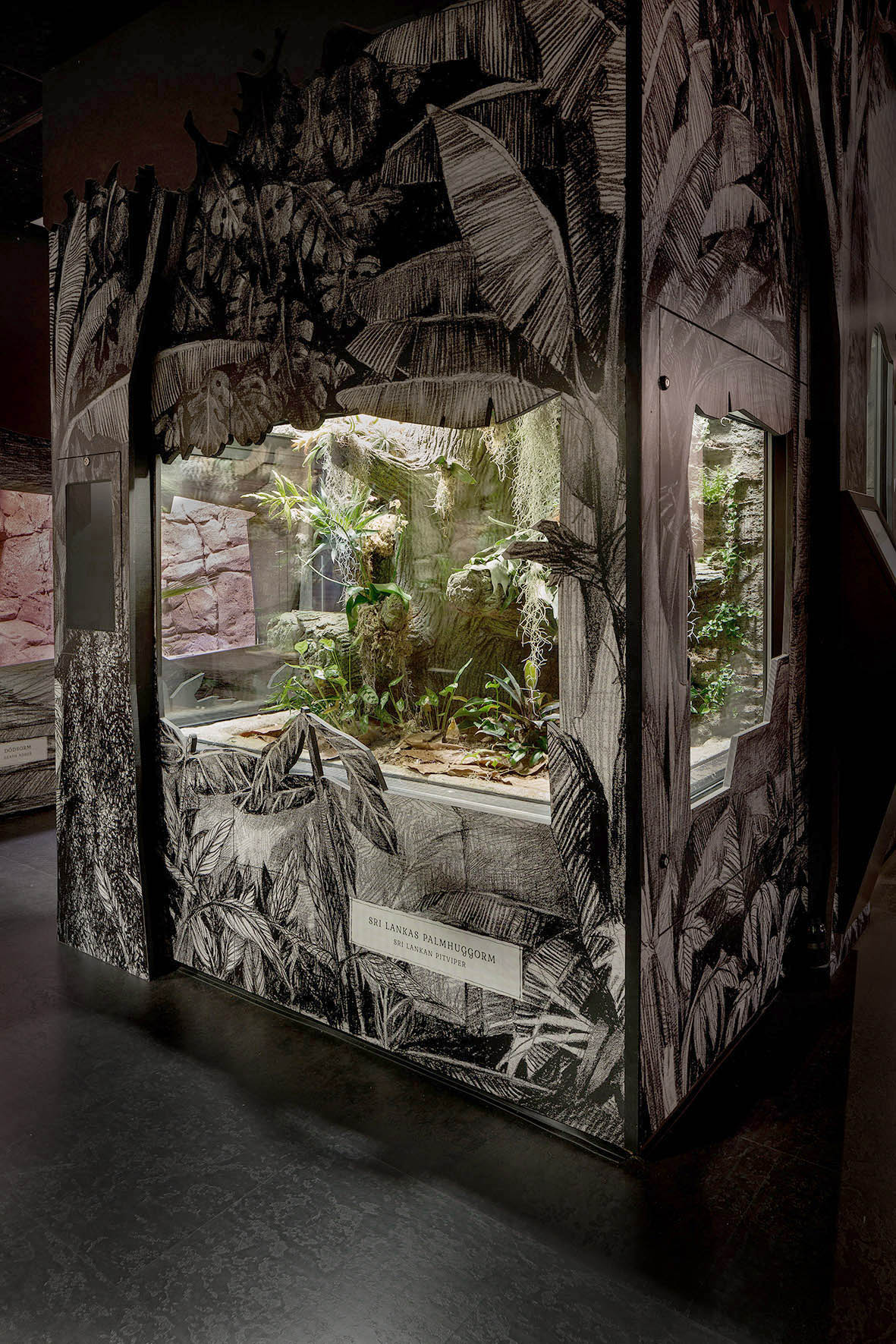

I utställningen Reptilariet visar Universeum upp några av världens allra giftigast ormar. Skräck eller förtjusning, ormar berör och mötet med en orm lämnar avtryck som blir till berättelser. Varje tid och kultur har sina myter och föreställningar. Utställningskonceptet tar avstamp i själva berättandet, ett laddat tonfall som sätter fantasin i rörelse. Från teaterns värld hämtar vi en formvärld som med utskurna kulisselement ramar in och skapar en scen åt varje orm. Med detaljrik handritad dekor förflyttas besökaren sömlöst mellan olika världsdelar och biotoper.

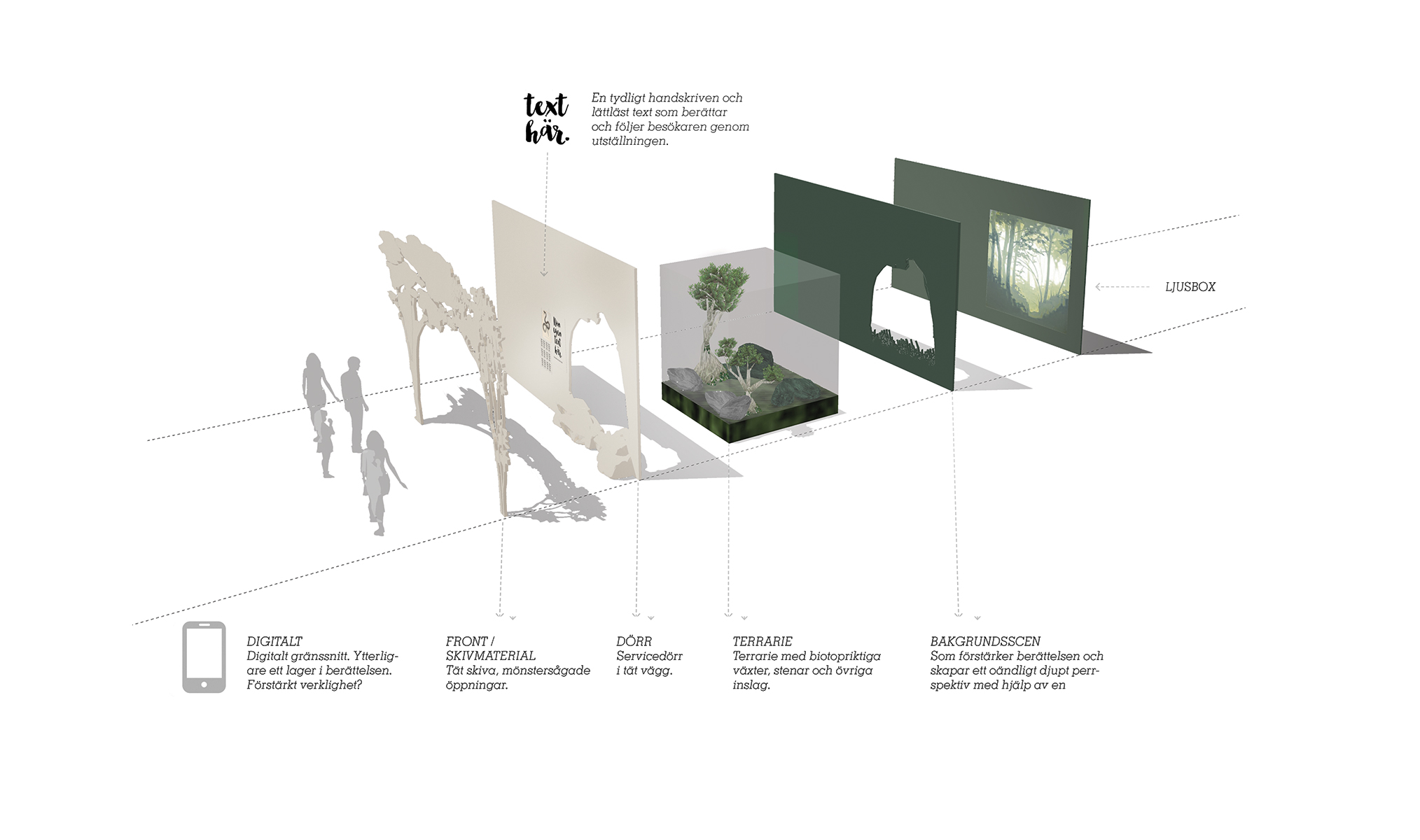

Inuti varje terrarium efterliknas den naturliga livsmiljön med temperatur, luftfuktighet och naturtyp. Utställningsrummets form har vuxit fram i nära dialog med de ormskötare som dagligen med livet som insats hanterar världens farligaste ormar. Kom och hör deras berättelser!
Yta: 160 m²
Status: Färdigställt 2018
Uppdragsgivare: Universeum
Det mest effektiva sättet att bära en last är genom drag, likt ett spindelnät eller en hängande kedja. Genom kurvatur kan laster som verkar vinkelrätt strukturen omvandlas till dragkrafter i strukturens längdriktning och en minimal mängd material behövs för att spänna över ett hinder. Förslaget tar sin utgångspunkt i denna princip och bär all last genom drag.
Limträbalkar förbinder i två spann de båda sidorna. Bergförankrade betongfundament utgör förankring för limträbalkarna vid klipporna medan de i mitten hängs upp i kablar som sträcker sig över vattnet och förankras uppe på bergsplatåerna på ömse sida viken. På så sätt undviks brostöd i sjön samtidigt som bron ges ett lätt och spänstigt uttryck.
Brons form är synlig på håll när vandraren rör sig längs spängerna. Väl framme leds stigen vinkelrätt ut på bron och markerar ett tydligt avstamp. Rörelsen över bron skiljer sig från vandringen i landskapet som är följsam. Vid brofästena görs små platåer där vandraren kan komma ner till vattnet och doppa fötterna, eller ta ett bad.
Status: Tävlingsförslag 2019
Utställningen Kemilabbet på Universeum är en plats för att praktiskt kunna labba med kemi och inspirera de yngre med experiment och laborationer. I Kemilabbet samlas besökarna i grupper för att göra grupplaborationer med en ledare. Laboratoriet exponerar sig utåt så att förbipasserande besökare kan se experimenten och lockas in.
Foto: Ellika Henrikson för Universeum
Hotellrummen planeras i sädesmagasinen. Magasinens väggar är ett rutnät av staplat trä, vackert men inte lagligt sett till brandspridning.
Alla väggar behöver täckas med gips för att uppfylla brandkrav.
Med nya väggar som uppfyller brandkrav kan brandgränserna förskjutas så att träet kan vara blottat. Med enkla medel blir interiören rumsligt komplex.
Det befintliga huset hade bara stegar upp i sädesmagasinen.
Trapphus i befintlig byggnad skulle ha inneburit kostsam rivning, förlorad yta och försvårad konstruktion.
Exteriört trapphus som förlängs till utsiktstorn.

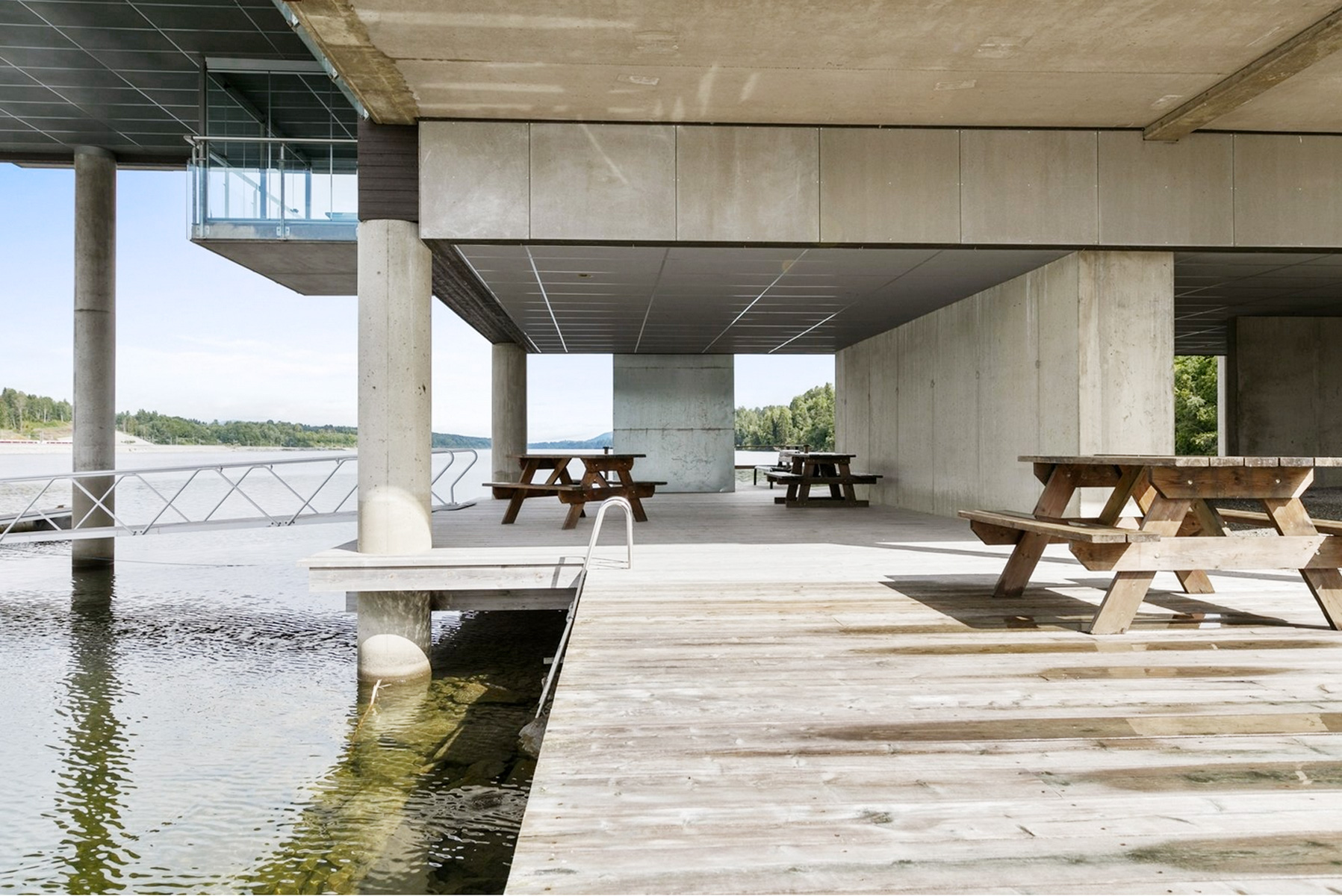

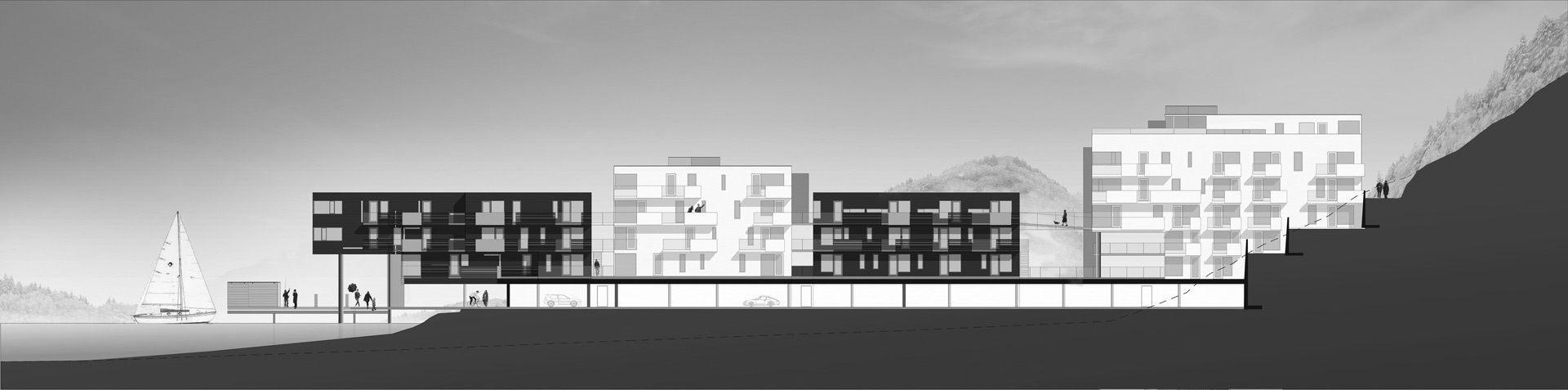

Bostäder vid floden Vorma
Färdigställt 2010
Ge alla utsikt över floden
Dela upp, för att anpassa skalan till omgivande bebyggelse och erbjuda passager och genomsikter
Ge tillbaka till byn: en strandpromenad längs Vorma med bryggor och båtplatser för att ge tillgång till vattnet och ge förutsättningar för liv och rörelse
